Неисправность CAN-шины — это поломка «нервной системы» автомобиля. Современный автомобиль содержит десятки электронных блоков управления (ЭБУ), которым необходимо постоянно обмениваться данными. Эту задачу выполняет CAN-шина (Controller Area Network) — высоконадёжная цифровая сеть, связывающая все узлы. Когда в ней возникают проблемы, это может парализовать работу множества систем. Понимание принципов работы, симптомов и методов диагностики CAN-шины — ключевой навык для современного автоэлектрика.
Что такое CAN-шина и как она устроена?
CAN-шина представляет собой последовательную шину данных, по которой информация передается по двум проводам, свитым в витую пару (CAN-High и CAN-Low). Такой подход обеспечивает устойчивость к электромагнитным помехам. Передача идёт в дифференциальном режиме: для логического «0» (доминантный бит) на линиях создаётся разность напряжений, для «1» (рецессивный бит) напряжения выравниваются.
Важнейший элемент сети — терминирующие (согласующие) резисторы. Для гашения отражений сигналов на физических концах шины устанавливаются два резистора по 120 Ом каждый. Поскольку они подключены параллельно, общее сопротивление между линиями CAN-High и CAN-Low в исправной замкнутой сети должно составлять около 60 Ом (в диапазоне 53–67 Ом).
Сегменты сети и шлюзы (Gateway)
В современном автомобиле редко используется одна общая шина. Чаще сеть делится на несколько сегментов по функциональному признаку и скорости работы:
Высокоскоростные шины (500 кбит/с): для систем двигателя, трансмиссии, ABS/ESP — где важна скорость реакции.
Низкоскоростные шины (100-125 кбит/с): для систем комфорта (стеклоподъемники, замки), мультимедиа.
Сегменты соединяются через гейтвей (шлюз). Это критически важно для диагностики: диагностический разъём OBD-II часто подключён к отдельной шине через шлюз. Поэтому прямое измерение параметров основной шины через разъём может быть невозможным — для точной диагностики часто требуется доступ к конкретному сегменту сети.
Типичные симптомы и причины неисправностей CAN-шины
Проблемы в сети проявляются как полным отказом коммуникации, так и хаотичными сбоями в работе систем.
Основные симптомы:
Множественные ошибки связи (U-коды) в разных, логически не связанных между собой блоках.
Массовое появление ламп неисправностей на приборной панели (ABS, ESP, Airbag, Check Engine), хотя системы физически исправны.
Отказ или некорректная работа сразу нескольких устройств: неработающий спидометр, тахометр, указатели уровня топлива, отказ электроусилителя руля.
Невозможность установить связь диагностическим сканером с одним или несколькими ЭБУ.
Распространенные причины неисправностей:
Обрыв или короткое замыкание проводов CAN-High или CAN-Low. Короткое замыкание может быть на массу, на «плюс» или между собой.
Нарушение согласования (терминации): отсутствие, повреждение или неверное расположение резисторов 120 Ом.
Выход из строя одного из узлов (ЭБУ). Неисправный блок может «подсаживать» или полностью «закорачивать» шину.
Проблемы с питанием или «массой» у одного из подключенных модулей.
Повреждение витой пары: сильные перегибы, нарушение скрутки, попадание влаги в разъёмы, коррозия.
Пошаговая диагностика CAN-шины: от простого к сложному
Диагностику целесообразно начинать с базовых электрических проверок.
Этап 1: Проверка сопротивления (при отключенном аккумуляторе)
Цель: Проверить целостность сети и наличие корректных терминальных резисторов.

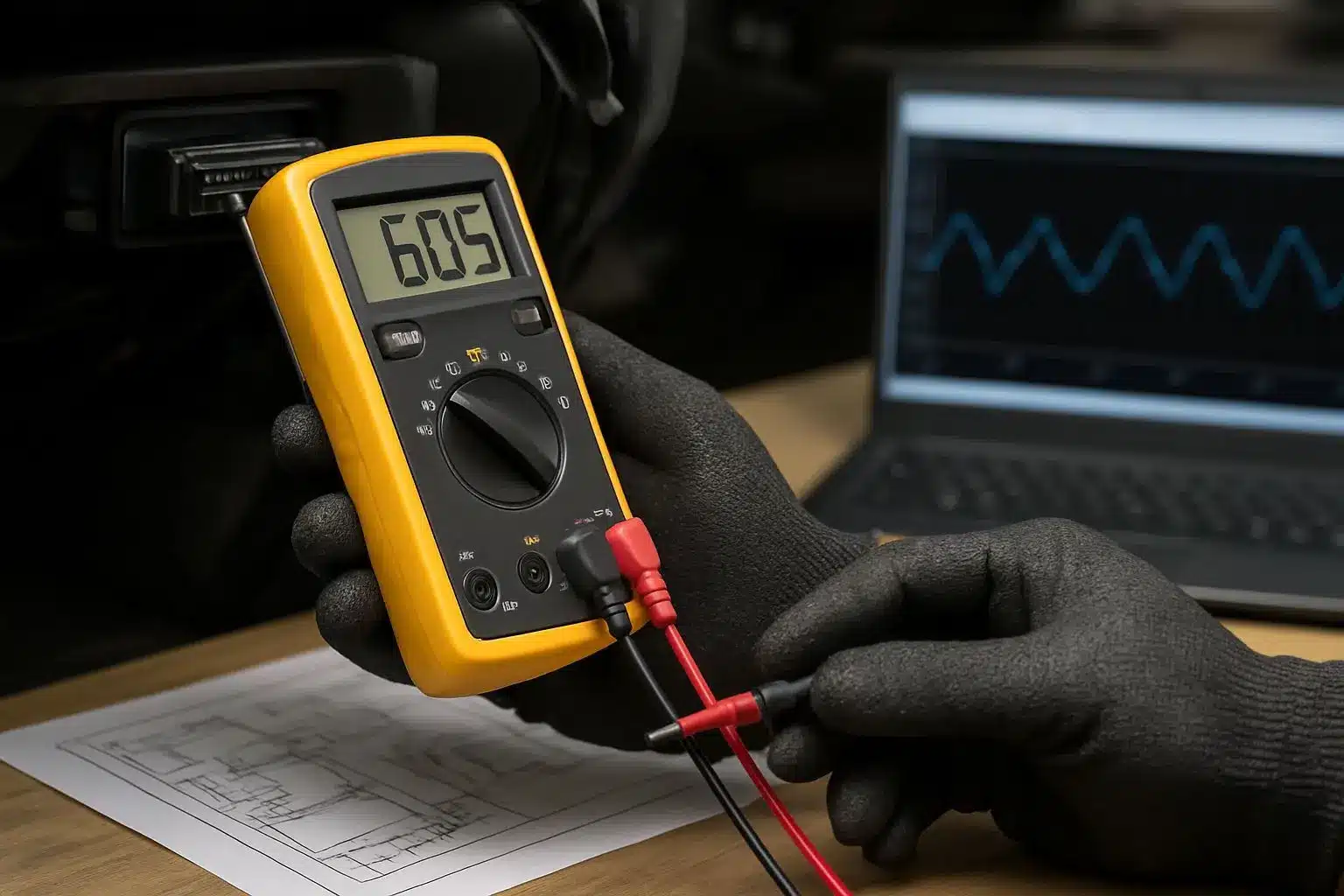

Действия: Отключить аккумулятор. С помощью мультиметра в режиме измерения сопротивления (Омы) проверить сопротивление между линиями CAN-High и CAN-Low.
Результаты:
~60 Ом (например, 55-65 Ом): Сопротивление в норме, терминаторы на месте, обрыва нет.
~120 Ом: В сети присутствует только один терминальный резистор. Возможен обрыв шины или отсутствие питания/неисправность одного из концевых ЭБУ.
>130 Ом или обрыв (∞): Вероятен обрыв в шине или отсутствие обоих терминаторов.
<53-55 Ом: Указывает на короткое замыкание между CAN-H и CAN-L, либо на неисправность одного из подключенных блоков.
Этап 2: Проверка напряжений (при включенном зажигании)
Цель: Оценить активность шины и наличие коротких замыканий.
Действия: Включить зажигание. Измерить постоянное напряжение между CAN-H и массой, а затем между CAN-L и массой.
Результаты для высокоскоростной шины (HS-CAN):
CAN-H: В состоянии покоя ~2.5В, при активности — колебания около 2.5-3.5В.
CAN-L: В состоянии покоя ~2.5В, при активности — колебания около 1.5-2.5В.
Напряжение около 0В или 12В на любой из линий указывает на короткое замыкание на массу или бортсеть.
Этап 3: Локализация неисправности
Если обнаружено отклонение от нормы, следующий шаг — найти источник проблемы.
При подозрении на КЗ или неисправный блок: Самый эффективный метод — последовательное отключение устройств, подключенных к проблемной шине. После отключения каждого блока необходимо повторять измерение сопротивления. Если после отключения какого-либо ЭБУ сопротивление приходит в норму (~60 Ом), этот блок неисправен.
При подозрении на обрыв: Требуется изучение электросхемы и прозвонка витой пары по участкам. Как показывает практика, обрыв часто происходит в разъёмах или местах перегибов.
Этап 4: Диагностика с помощью осциллографа
Осциллограф — самый наглядный инструмент для анализа работы CAN-шины. Он позволяет увидеть не только наличие сигнала, но и его форму, амплитуду, наличие помех. Нормальная осциллограмма дифференциального сигнала (CAN-H минус CAN-L) должна иметь четкую прямоугольную форму. Искажения, «шум», снижение амплитуды указывают на проблемы с проводкой, терминацией или помехами.
Краткое руководство по диагностике
| Шаг | Метод | Что проверяем | Нормальное значение / Признак |
|---|---|---|---|
| 1. Сканирование | Диагностический сканер | Коды ошибок всех ЭБУ | Наличие множественных ошибок связи (U-коды) |
| 2. Базовая проверка | Мультиметр (Ω) | Сопротивление между CAN-H и CAN-L (АКБ отключен) | ~60 Ом (54-67 Ом) |
| 3. Проверка активности | Мультиметр (V) | Напряжение CAN-H и CAN-L относительно массы (зажигание включено) | CAN-H: ~2.5-3.5В, CAN-L: ~1.5-2.5В (для HS-CAN) |
| 4. Поиск неисправного узла | Метод исключения | Последовательное отключение ЭБУ от шины + повторение шага 2 | Восстановление сопротивления до ~60 Ом после отключения одного из блоков |
| 5. Углубленный анализ | Осциллограф | Форма и целостность сигнала на линиях | Чистая дифференциальная прямоугольная форма сигнала |
Вывод: Системный подход — залог успеха
Диагностика неисправностей CAN-шины требует системного подхода и понимания её архитектуры. Всегда начинайте с анализа схем электрооборудования конкретного автомобиля. Наличие шлюза, расположение терминальных резисторов и топология сети — эта информация является основой для эффективного ремонта. В большинстве случаев проблема оказывается банальной: окисленный разъём, перетёртая витая пара или вышедший из строя датчик, «тянущий» на себя всю сеть. Грамотная проверка сопротивления и напряжений, подкреплённая методом последовательного исключения, позволяет локализовать такую неисправность даже без дорогостоящего оборудования.
